一、係統原理

        外貯壓式七氟丙烷滅火係統是將七氟丙烷滅火劑和動力氣體分別貯存於不同的容器內，有火情時驅動氣體瓶組接收到滅火控製器的信號啟動電磁閥釋放氮氣，通過驅動氣體管路將充壓氣體瓶組打開，把動力氣體充入滅火劑儲存瓶組，使滅火劑容器內的壓力迅速升高，並為藥劑輸送到防護區提供穩定持久的動力源，推動滅火劑高速通過管網係統，實施噴放滅火。

        由於滅火劑和氮氣分別貯存於不同容器，不存在氮氣溶解於滅火劑的現象，在輸送過程中不會釋放氮氣，避免了氣囊和雙相流現象的發生，氮氣推動液態七氟丙烷滅火劑在管路中能以單相流體流動，其滅火劑的流動性能得以優化，能夠使用更細的管道輸送更多的滅火劑。 

        平時滅火劑容器內的壓力僅為滅火劑的飽和蒸汽壓，容器的充裝密度可大大提高；通過壓力的調整和氮氣量的配置，提高滅火劑噴嘴入口壓力，可改善滅火劑的霧化效果，增強滅火劑的滅火效果。

二、係統優點

        與內貯壓式七氟丙烷相比，外貯壓式七氟丙烷滅火係統具有以下諸多的優點：

        1）滅火劑輸送距離將大大提高，最遠可達220m，更適合於遠距離輸送和大空間防護區； 

        2）輸送管路管徑相對較小，可減少管道投資； 

        3）可沿用已有的哈龍1301管網係統和設備間，把1301係統僅更換貯瓶就改造成為外貯壓式七氟丙烷滅火係統； 

        4）噴嘴入口壓力較高，改善了滅火劑的霧化效果，縮短了滅火劑噴放時間，加速滅火，提高滅火效率。

        5）滅火劑容器的充裝密度提高（最大充裝密度為1250Kg/m³），可更有效利用滅火劑貯存容器容積；

三、係統組成

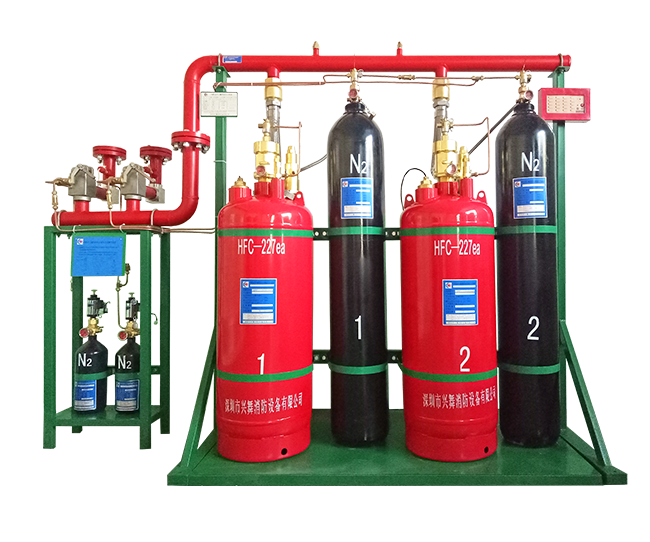

        外貯壓式七氟丙烷滅火係統在實際應用中由火災探測與報警控製部分、氣體貯存與釋放部分組成。具體如下：

        火災探測與報警控製：包括氣體滅火控製器、感煙探測器、感溫探測器、聲光報警器、警鈴、緊急啟動/停止按鈕、放氣指示燈等組成。
        氣體貯存與釋放：包括滅火劑瓶組、驅動氣體瓶組、充壓氣體瓶組、單向閥、高壓連接管、液位報警裝置、減壓閥、啟動器、集流管、安全泄放裝置、低泄高封閥、信號反饋裝置、選擇閥、滅火劑輸送管路、噴嘴等組成。

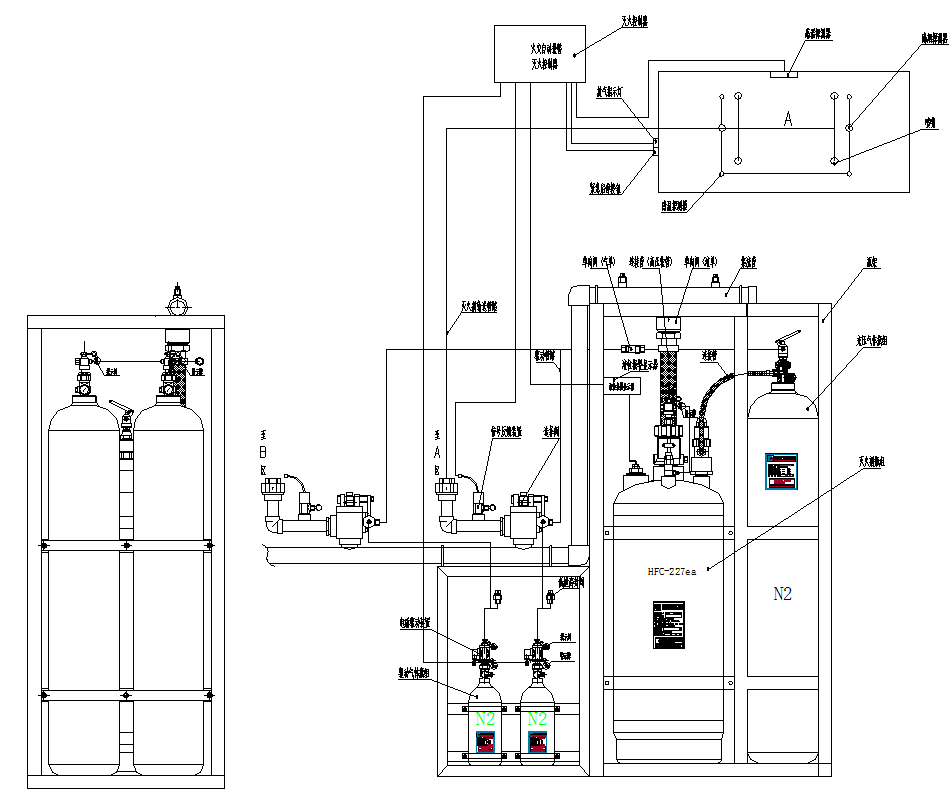

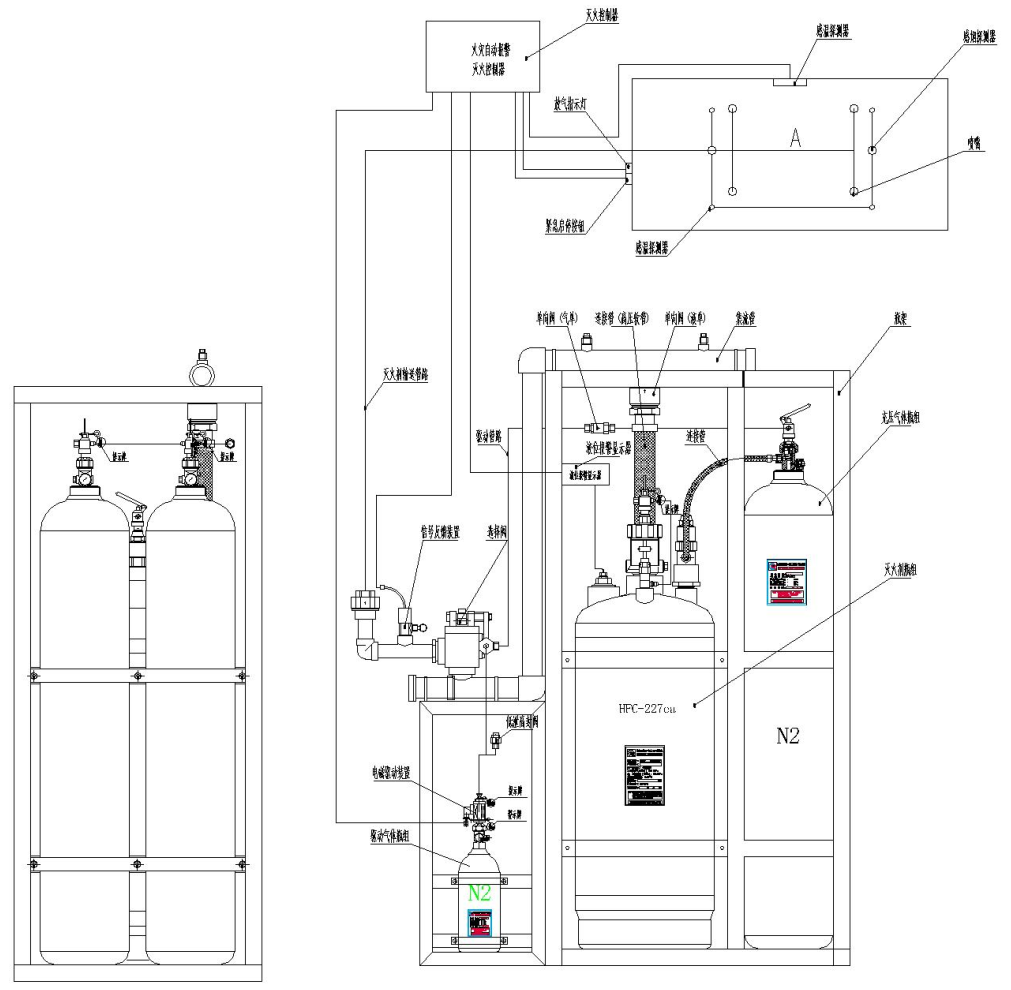

四、係統示意圖

        單元獨立係統：一套備壓式七氟丙烷滅火劑供給源，通過固定的管道和噴嘴，對一個防護區實施保護。

        組合分配係統：一套備壓式七氟丙烷滅火劑供給源，通過固定的管道和噴嘴，對兩個及兩個以上防護區實施保護。

五、特性參數

1、工作溫度範圍：0℃～50℃

2、工作壓力：

      滅火劑瓶組：貯存壓力0.3MPa（20℃時），工作壓力4.2MPa（20℃時）,最大工作壓力5.3MPa（50℃時）

      驅動氣體瓶組：貯存壓力6MPa（20℃時），最大工作壓力6.6MPa（50℃時）

      充壓氣體瓶組：貯存壓力13.5MPa（20℃時），最大工作壓力15MPa（50℃時）

3、充裝參數：

      滅火劑瓶組最大充裝密度：1250kg/m3

      驅動氣體瓶組充裝壓力：6MPa（20℃時）

      充壓氣體瓶組充裝壓力：13.5MPa（20℃時）

4、減壓特性：輸入壓力≤13.5MPa，輸出壓力≤4.2MPa（20℃）

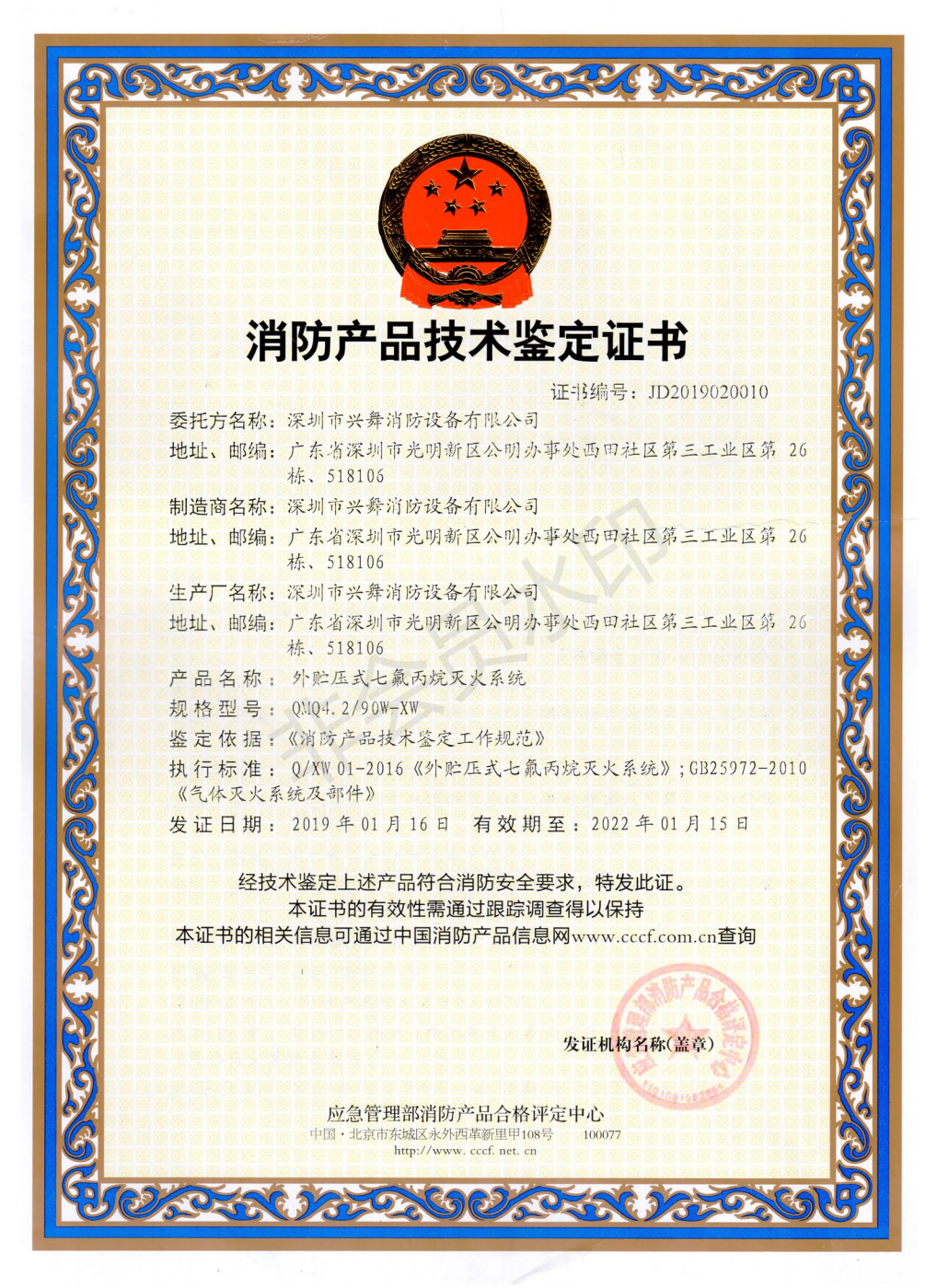

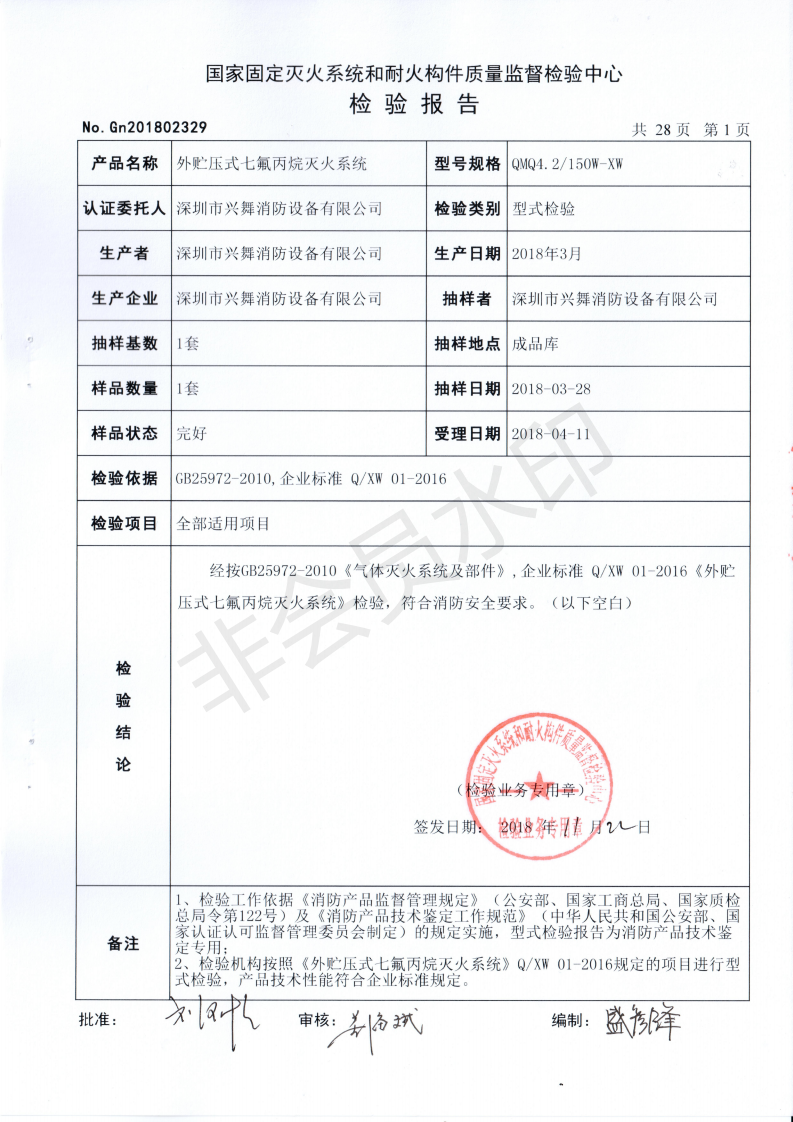

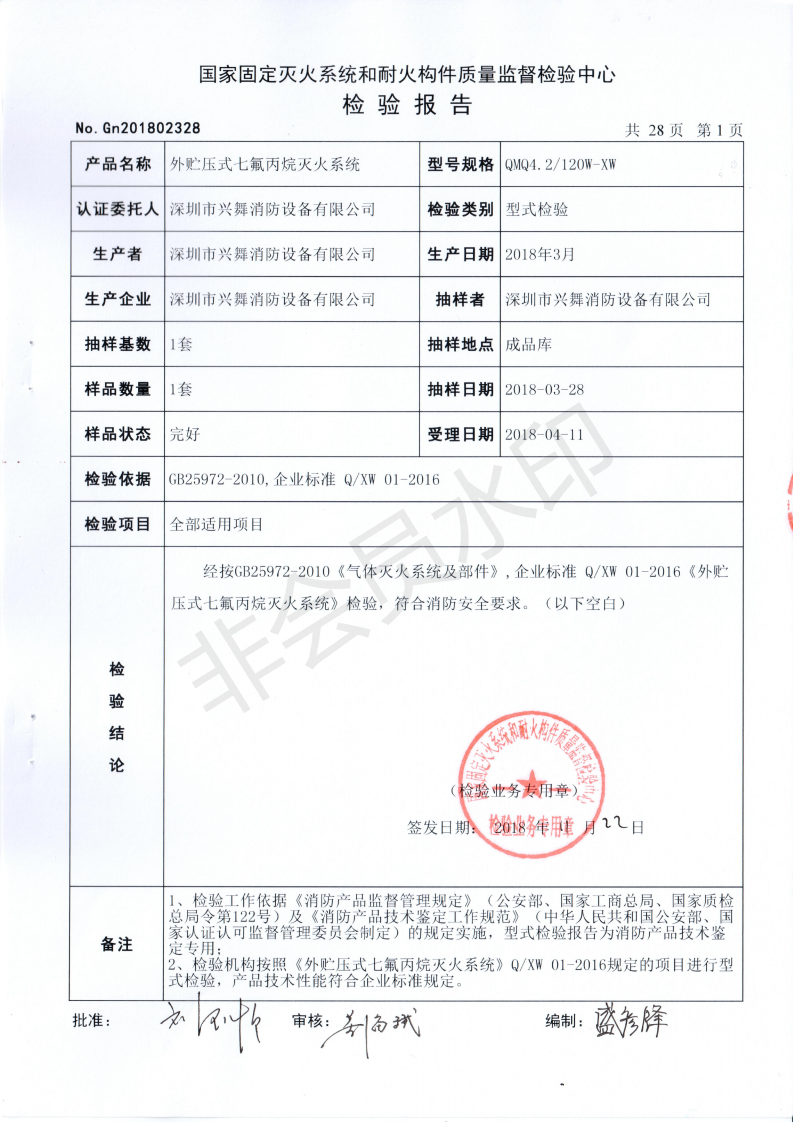

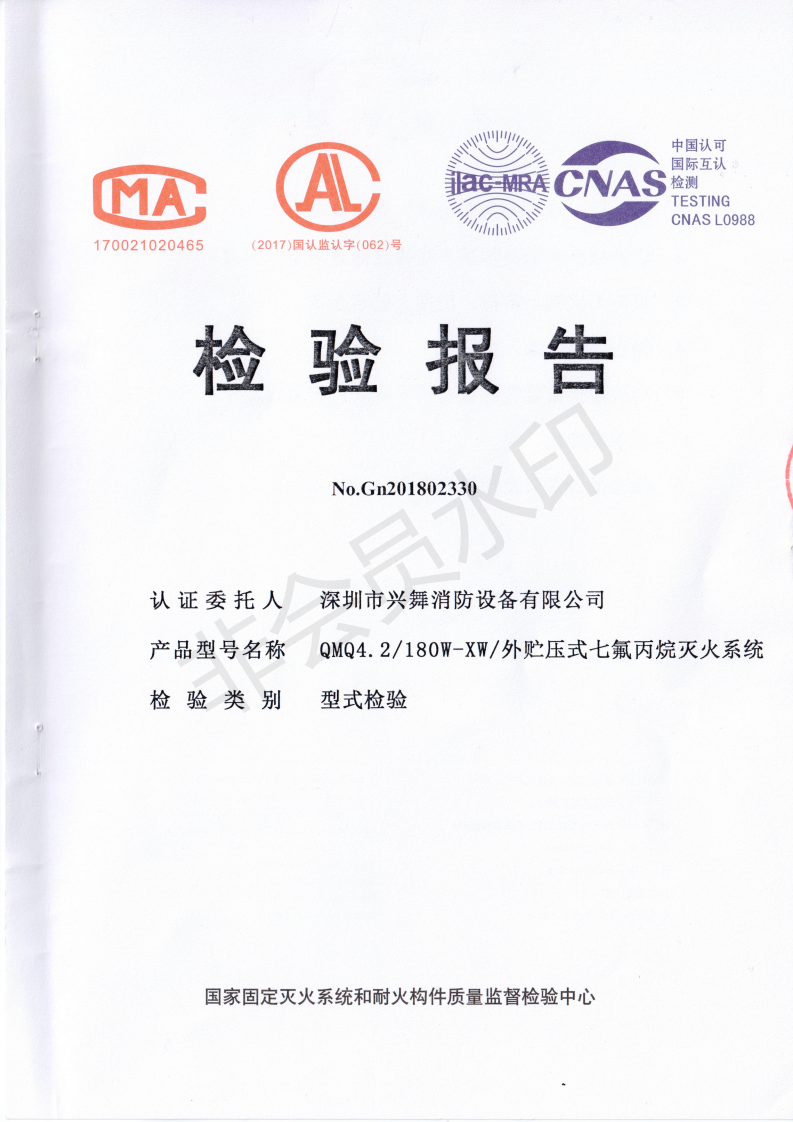

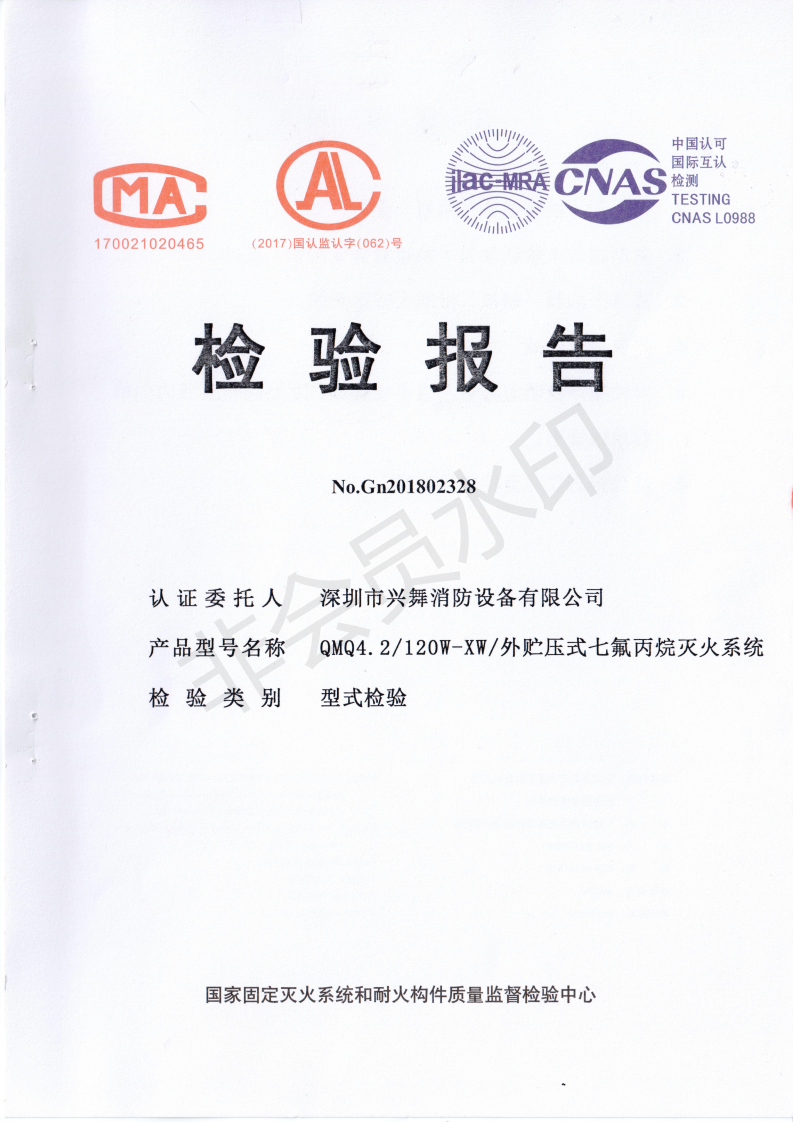

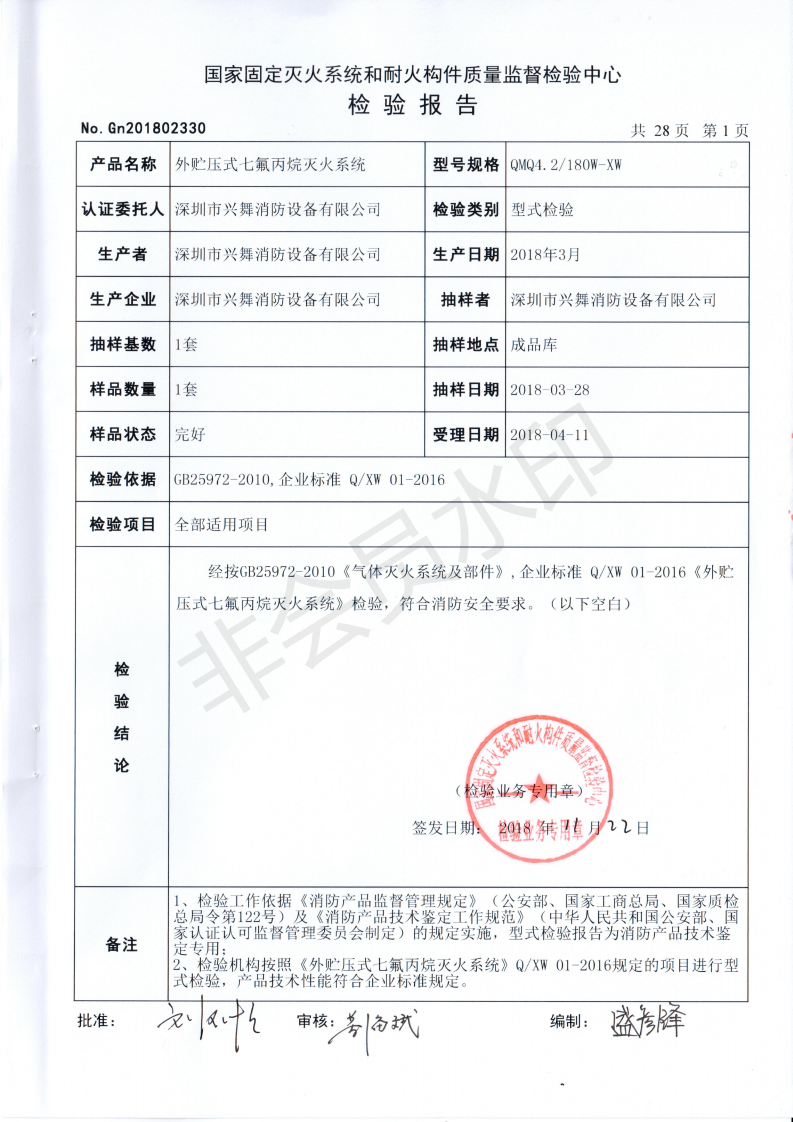

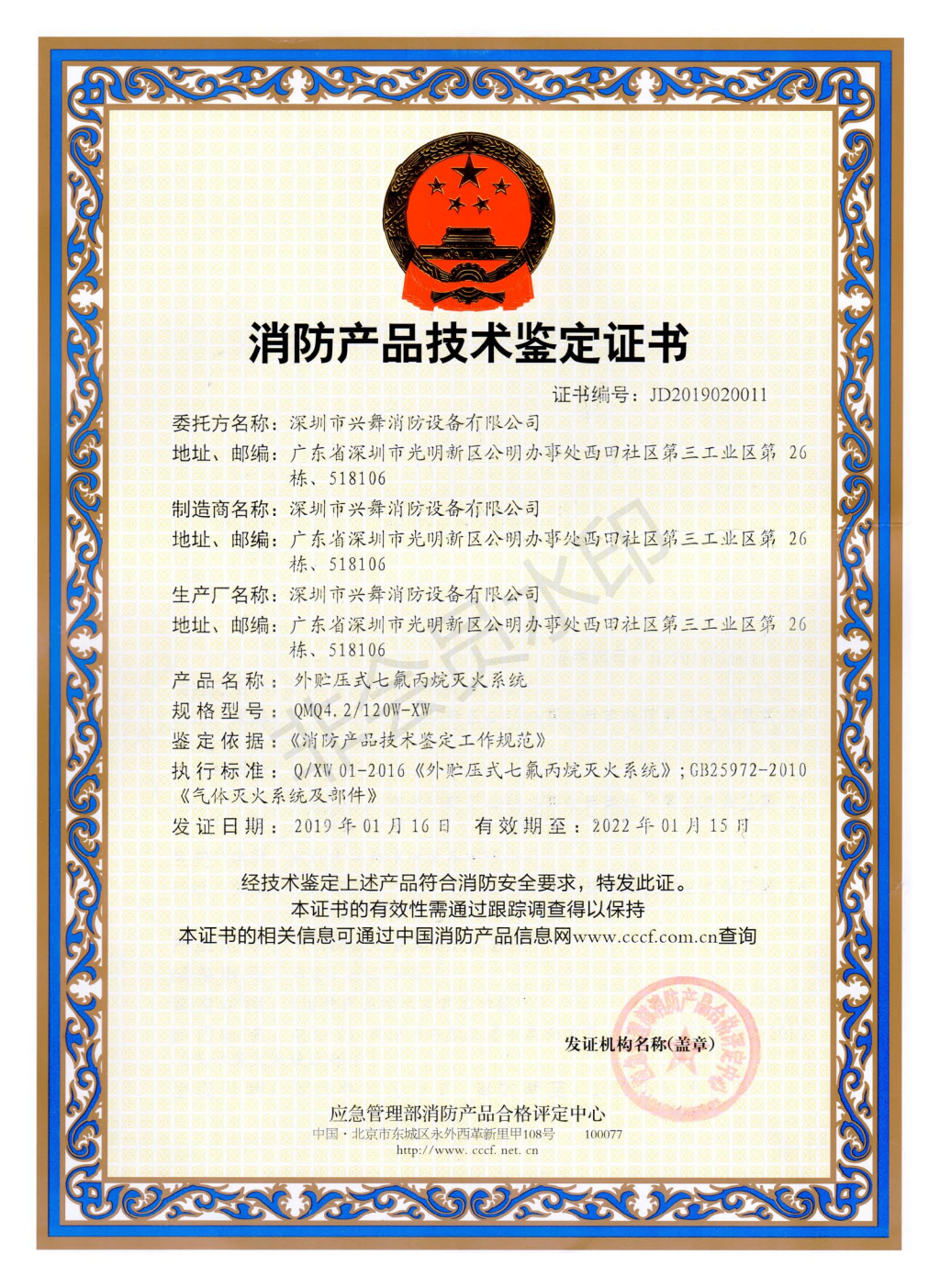

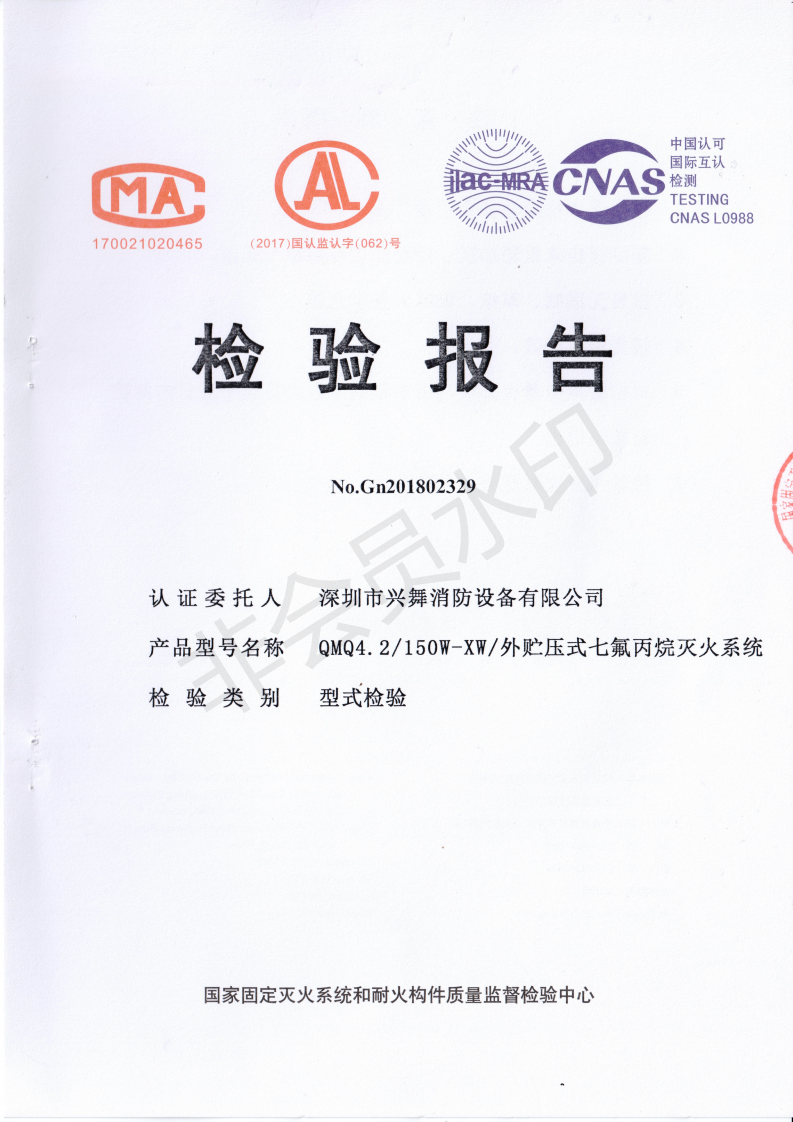

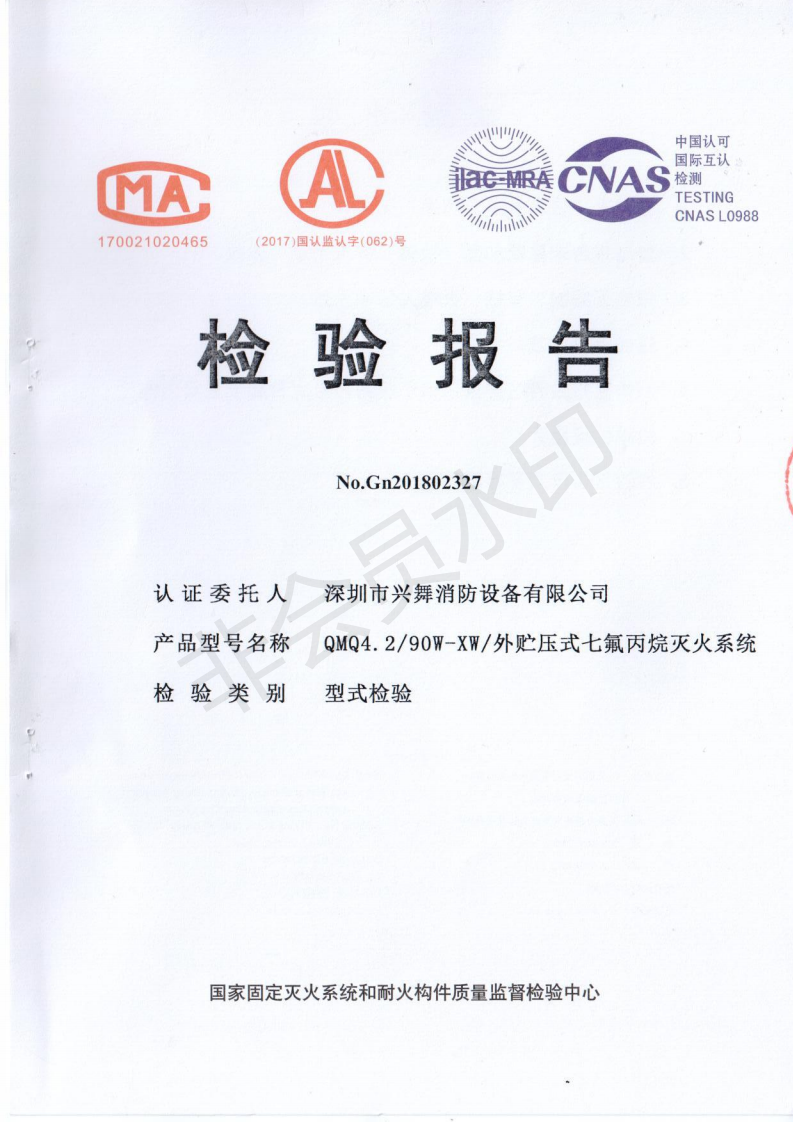

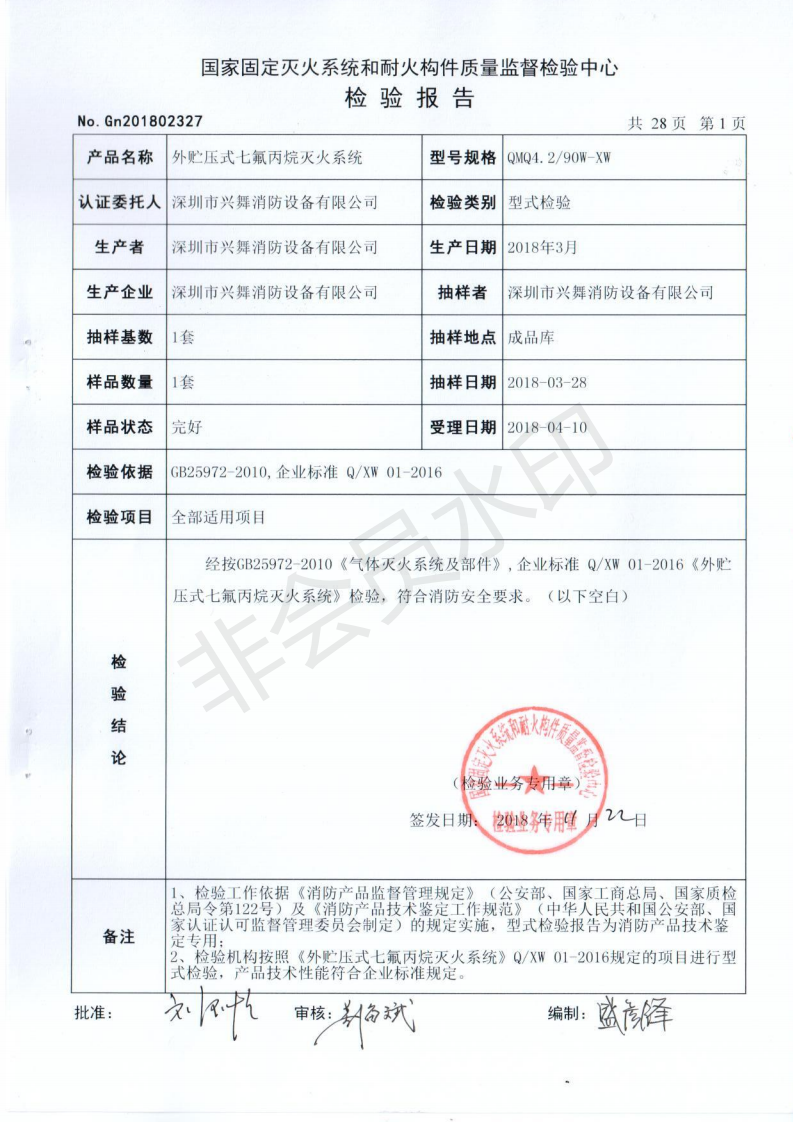

六、檢驗報告及技術鑒定證書
